描述| 系统 | | 处理器 | LGA1151 插槽，支持第六代英特尔® 酷睿™ i7/i5/i3/赛扬 (Skylake)
英特尔® 酷睿™ i7-6700四核 (3.4/4.0 GHz, 8M, 65W TDP)
英特尔® 酷睿™ i5-6500四核 (3.2/3.6 GHz, 6M, 65W TDP)
英特尔® 酷睿™ i3-6100双核 (3.7 GHz, 3M, 51W TDP) | | 芯片组 | Q170 | | BIOS | AMI UEFI 128MB SMT 闪存 ROM |

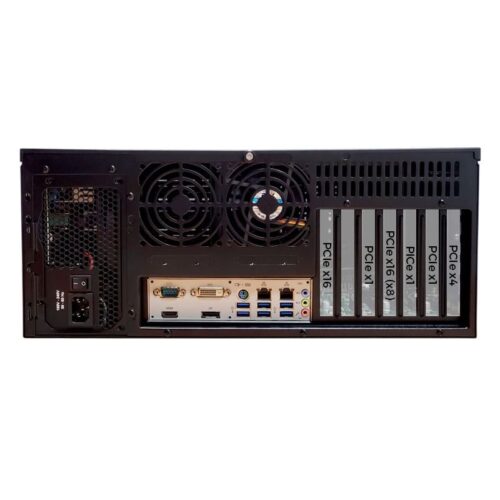

| 扩张 | | PCIe | 1x PCIe x16
1x PCIe x16（x8带宽）
1x PCIe x4
3x PCIe x1 | | PCI | – | | 迷你 PCIe | 1个迷你PCIe |
| 记忆 | | 技术 | 双通道 DDR4-2133 MHz | | 最大限度。 | 64GB | | 插座 | 4个UDIMM |
| SATA | | SATA3 | 4个SATA3（6.0Gb/S） | | 袭击 | RAID 0/1/5/10 | | M.2 | 1 个 M.2 插槽（SATA + PCIe 3.0 x4、M 键、2242/2260/2280/22110） |
| 后置 I/O | | DVI | 1 个 DVI-D（1920 x 1080，60Hz） | | HDMI | 1 个 HDMI 2.0（4096 x 2160，60Hz） | | 显示端口 | 1 个 DisplayPort 1.2（4096 x 2304，60Hz） | | 以太网 | 2 个千兆以太网（1 个 I219-LM、1 个 I211-AT） | | USB | 6个USB 3.0 | | 串行 | 1个RS-232/422/485 | | PS/2 | 1个PS/2 | | 声音的 | 1x 音频输出
1x 音频输入
1x 麦克风输入 |
| 内部输入/输出 | | USB | 2 个 USB 接头，用于 4 个 USB 2.0（一个用于 2 个前置 USB 2.0 端口） | | 串行 | 8个RS-232
1个RS-232/422/485 | | 通用输入输出 | 10针GPIO | | 可信平台模块 | 1个TPM 1.2接头 |
| 机械的 | | 方面 | 19英寸（宽）x 7英寸（高）x 20.8英寸（深） | | 重量 | – | | 安装 | 机架安装 |
| 环境的 | | 工作温度 | 0℃～60℃ | | 储存温度 | -20℃～85℃ |
| 电源要求 | | 输入电源 | ATX电源（8 + 24） | | 开机 | 支持 AT/ATX
– AT：电源输入就绪后直接开启 PWR
– ATX：电源输入就绪后按下按钮开启 PWR |
| 操作系统支持 | | 视窗 | Windows 7 专业版（32/64 位）
Windows 8.1 专业版（32/64 位）
Windows 10 专业版（32/64 位）
Windows 10 IoT 企业版（64 位） | | Linux | CentOS 7.0
Debian 7.0
Fedora 23
openSUSE 13.2
Ubuntu 15.10
RedHat 7.1 |
|
